grpc 서버 성능 테스트







이번에 다른 서버에 구현되어 있던 로직을 회원 서버로 이관하게 되면서 추가적인 부하가 발생하는 것에 대비하여 회원팀에서 관리하는 서버에 성능 테스트가 필요하여 공부한 내용을 정리한다.



해당 서버에서는 grpc Service로 해당 기능을 구현하여 제공하기 때문에 grpcService 서버의 성능 테스트를 수행하는 방법을 공부하였다.







성능 테스트 사전설정

테스트는 xk6, grafana, influxdb 를 사용하였다.

테스트 스크립트를 구현하기 전에 먼저 기존의 평균 RPS, 최대 RPS, 일일 방문자 수, latency를 활용해서 평균 및 최대 VUser와 목표 RPS를 설정하였다.



참고)

https://dodop-blog.tistory.com/322

부하 테스트 ( + k6, grafana + influxdb, ngrinder)







1) 로컬에서 테스트 하기



k6 에서 grpc 호출 테스트 환경 구성

k6는 기본적으로 HTTP 기반의 부하테스트를 위한 도구인데, 비 HTTP 테스트 기능을 사용하기 위해서는 xk6가 필요하다.

xk6는 확장 프로그램과 함께 k6 바이너리를 빌드하는 데 사용되는 도구로 xk6 build 명령어로  확장 프로그램이 추가된 k6 바이너리를 읽을 수 있다.



xk6-grpc 를 이용해서 grpc 부하 테스트를 수행할 수 있다.

참고 : https://github.com/grafana/xk6-grpc

GitHub - grafana/xk6-grpc





다음의 명령어로 설치하면 된다.

# 설치를 위해서 go를 사용하기 때문에 go를 먼저 설치
brew install go

# xk6-grpc 설치
go install go.k6.io/xk6/cmd/xk6@latest







참고로 여기서 나는 예전 버전의 go를 가지고 있고, 새로 brew를 통해서 go를 설치 했는데, 계속 예전 버전으로 인한 충돌이 발생해서 다음과 같이 해결했다.

# 현재 버전 확인
go version

# 어디에 위치한 go를 사용하는지 확인
which go
brew info go

# 기존 설치 버전 삭제
rm -rf /user/local/go

# 버전 업데이트
brew upgrade go







만약 xk6를 설치했는데, xk6 build가 제대로 동작하지 않고,

zsh: command not found: xk6

응답이 발생한다면 path 설정이 되지 않은 것이므로 다음과 같이 작업해준다.

# xk6 위치 확인
whereis xk6
echo $PATH

# 설정값 패스에 추가
# export PATH="$HOME/go/bin:<이곳에 위에 나온 패스 추가>"
vi .zshrc

# 설정값 적용
source ~/.zshrc







k6 테스트 스크립트 작성하기



테스트 스크립트는 다음과 같이 작성할 수 있다.

import grpc from 'k6/net/grpc';
import { check, sleep } from 'k6';

const client = new grpc.Client();
client.load(['/protos'], 'schema.proto');

export default () => {
  client.connect('grpc-service-helm-chart.test.svc.cluster.local:9090', { plaintext: true });

  const res = client.invoke('com.yunhalee.performance_test.BookAuthorService/getAuthor', {
    "author_id": 13,
    "book_id": 5185,
    "first_name": "john",
    "gender": "female",
    "last_name": "lee"
  });

  check(res, {
    'status is OK': (r) => r && r.status === grpc.StatusOK,
  });

  client.close();
  sleep(1);
};





여기서 사용해야 하는 proto 타입은 스크립트 파일이 찾을 수 있도록 정확한 위치를 작성해야 한다.

만약 여러개의 proto 타입을 사용해야 한다면 다음과 같이 적용할 수 있다.



추가적으로 google 에서 제공하고 있는 proto 타입을 사용하고 있었는데, 프로젝트 빌드를 할때는 자동으로 가져올 수 있도록 설정했지만, 테스트를 위해서 레포를 clone 받아서 해당 파일을 스크립트 위치에 넣어주었다.

https://github.com/googleapis/googleapis/blob/master/google/type/date.proto

googleapis/google/type/date.proto at master · googleapis/googleapis



client.load(
  [
    '/protos',
    '../../googleapis',
  ],
  'schema.proto'
);





다음의 명령어로 테스트를 수행할 수 있다.

k6 run smoke.js

         /\      Grafana   /‾‾/
    /\  /  \     |\  __   /  /
   /  \/    \    | |/ /  /   ‾‾\
  /          \   |   (  |  (‾)  |
 / __________ \  |_|\_\  \_____/

     execution: local
        script: smoke.js
        output: -

     scenarios: (100.00%) 1 scenario, 1 max VUs, 40s max duration (incl. graceful stop):
              * default: 1 looping VUs for 10s (gracefulStop: 30s)



  █ THRESHOLDS

    checks
    ✓ 'rate==1.0' rate=100.00%

    grpc_req_duration
    ✓ 'avg<300' avg=178.11ms
    ✓ 'p(95)<500' p(95)=409.03ms


  █ TOTAL RESULTS

    checks_total.......................: 7       0.674745/s
    checks_succeeded...................: 100.00% 7 out of 7
    checks_failed......................: 0.00%   0 out of 7

    ✓ status is OK

    EXECUTION
    iteration_duration.....................: avg=1.48s    min=1.27s   med=1.43s    max=2s       p(90)=1.7s     p(95)=1.85s
    iterations.............................: 7      0.674745/s
    vus....................................: 1      min=1      max=1
    vus_max................................: 1      min=1      max=1

    NETWORK
    data_received..........................: 6.6 kB 636 B/s
    data_sent..............................: 2.2 kB 208 B/s

    GRPC
    grpc_req_duration......................: avg=178.11ms min=77.58ms med=132.35ms max=487.55ms p(90)=330.52ms p(95)=409.03ms




running (10.4s), 0/1 VUs, 7 complete and 0 interrupted iterations
default ✓ [======================================] 1 VUs  10s





다음의 명령어로 실행하면 k6에서 제공하는 대시보드로도 결과를 확인할 수 있다.

K6_WEB_DASHBOARD=true K6_WEB_DASHBOARD_EXPORT=./report/smoke.html K6_WEB_DASHBOARD_PERIOD=1s k6 run smoke.js









테스트 시나리오는 다음과 같이 구성할 수도 있다. (임의의 값)

# smoke.js
export const options = {
  vus: 1,
  duration: '10s',
  thresholds:{
    'grpc_req_duration': ['avg<300', 'p(95)<500'],
    'checks':['rate==1.0'],
  }
};


# load.js
export const options = {

  scenarios: {
    load_test: {
      executor: 'ramping-arrival-rate',
      startRate: 10,
      timeUnit: '1s',
      preAllocatedVUs:200,
      maxVUs: 50,
      stages: [
        { target: 30, duration: '2m' },
        { target: 60, duration: '2m' },
        { target: 120, duration: '3m' },
        { target: 0, duration: '1m' },
      ],
      exec: 'default',
    },
  },
  thresholds:{
    'grpc_req_duration': ['avg<300', 'p(95)<500'],
    'checks':['rate==1.0'],
  }
};


# stress.js
export const options = {
  scenarios: {
    stress_test: {
      executor: 'ramping-arrival-rate',
      startRate: 30,
      timeUnit: '1s',
      preAllocatedVUs: 50,
      maxVUs: 250,
      stages: [
        { target: 80, duration: '1m' },
        { target: 150, duration: '2m' },
        { target: 180, duration: '2m' },
        { target: 210, duration: '2m' },
        { target: 250, duration: '2m' },
        { target: 0, duration: '1m' },
      ],
      exec: 'default',
    },
  },
  thresholds:{
    'grpc_req_duration': ['avg<500', 'p(95)<800', 'p(99)<1000'],
    'checks':['rate>0.95'],
  }
};







여기서 테스트 스크립트를 작성할 때, 파드가 연결을 맺으면 이를 재사용하지만, 랜덤으로 파드 연결을 추가수행하는 경우도 있지 않은지에 대한 피드백이 있어서 이에 대한 테스트 코드를 임시로 다음과 같이 작성해보았다.

(이 부분은 아직 잘 몰라서 gprc의 연결이 어떻게 동작하는지에 대한 학습이 선행되어야 할 것 같다...!)



export default () => {
  if (!connected) {
    client.connect('dns:///grpc-service-helm-chart.test.svc.cluster.local:9090', { plaintext: true });
    connected = true;
  }

  if (Math.random() < 0.01) {
    client.close();
    sleep(Math.random() * 1);
    client.connect('dns:///grpc-service-helm-chart.test.svc.cluster.local:9090', { plaintext: true });
  }


  const memberId = Math.floor(Math.random() * 50000000 + 1).toString();

  const data = {
   // ...
  };
  const response = client.invoke('/...', data);

  check(response, {
    'status is OK': (r) =>
    r && (
      r.status === grpc.StatusOK ||
      r.status === grpc.StatusNotFound ||
      r.status === grpc.StatusInvalidArgument
    ),
  });

};

export function teardown() {
  client.close();
}







테스트 결과 influx DB로 전송하기



처음에는 influxDB v2를 이용해서 테스트 결과를 확인을 시도했는데, k6에서 influxDBV2를 지원하지 않음을 알게 되었다.

https://malwareanalysis.tistory.com/827

grafana k6 데이터를 influxDb v2에 저장하는 방법

별도의 xk6-output-influxdb를 사용하면 연결할 수 있는 것으로 보이는데, 나는 설치한 버전과 충돌이 나서 해당 플러그인을 사용하지는 않고 이전 버전 influxDB를 보도록 했다.

https://github.com/grafana/xk6-output-influxdb

GitHub - grafana/xk6-output-influxdb: k6 extension to output real-time test metrics to an InfluxDB 2.x database.







influxdb 1.8버전을 재설치했다.

참고 : https://stackoverflow.com/questions/70420288/running-cli-on-influxdb1-installed-via-homebrew

https://formulae.brew.sh/formula/influxdb@1

influxdb@1

brew install influxdb@1
brew install influxdb-cli
brew services start influxdb





먼저 influxDB 에 테스트 결과를 담을 데이터베이스를 생성하고 다음의 명령어로 테스트를 수행하면 데이터를 확인할 수 있다.

k6 run --out influxdb=http://localhost:8086/k6 smoke.js









그라파나 대시보드 확인하기



로컬에서 데이터 대시보드를 확인하기 위해 그라파나를 도커로 띄웠다.

참고 : https://grafana.com/docs/grafana/latest/setup-grafana/installation/docker/

Run Grafana Docker image | Grafana documentation

docker run -d -p 3000:3000 --name=grafana grafana/grafana-enterprise

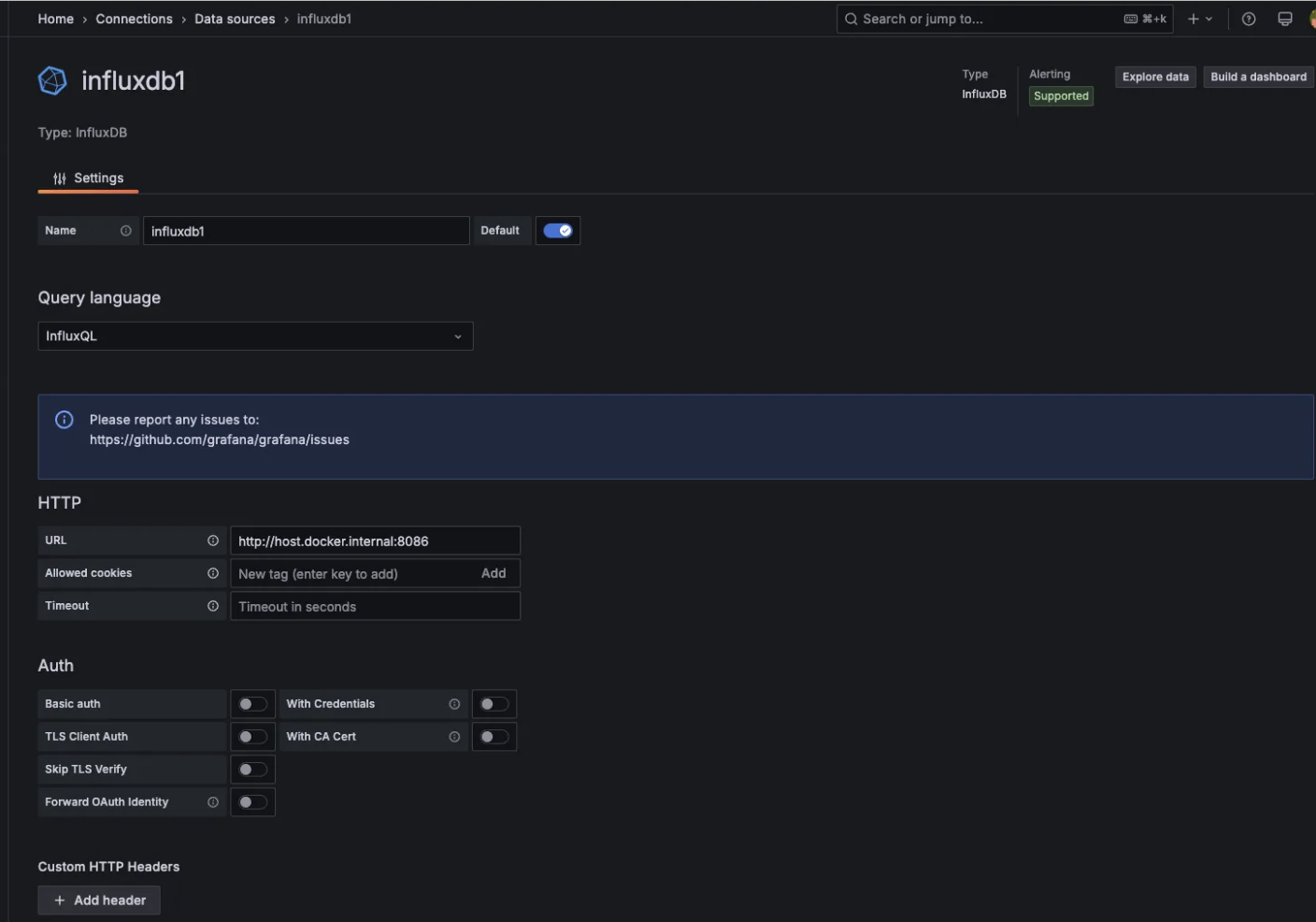

여기서 도커로 띄운 그라파나에서 influxdb에 연결할 때 다음과 같이 host.docker.internal로 연결해야 한다.







대시보드를 생성할때 다음의 사이트에서 원하는 템플릿을 활용해서 대시보드를 구성할 수 있다.

https://grafana.com/grafana/dashboards/21825-k6-load-testing-results-simple-filters/

k6 Load Testing Results Simple filters | Grafana Labs















2) Helm으로 테스트 팟을 구성하고, 테스트 수행하기

외부에서 호출되는 서비스의 경우 로컬 호출이 가능하겠지만, 내부 호출로 구성된 서비스는 파드끼리의 통신으로 이루어지는 경우가 많았다. 테스트는 라우팅을 통해서도 가능했는데, 정확한 테스트를 위해서는 성능테스트를 위한 파드를 구성하고 여기서 호출하도록 구성이 필요하지 않을까 하는 생각이 들어서 혼자 테스트 해보았다.





우선 테스트 환경 구성은 grafana-influxdb를 동시에 서비스하는 하나의 서비스를 띄우고, 테스트용 k6 job을 구성하도록 했다.

테스트용을 위해서 하나의 helm chart로 구성하다보니, grafana-influxdb와 k6를 구분하기 위한 인자도 들어가있다.



먼저 테스트를 위한 헬름 차트는 다음과 같이 구성되어있다.



performance라는 차트 안에 protos, scripts, templates, 등으로 구성되어있다.







values.yaml 설정

먼저 values 설정 값을 보자.

간단한 influxdb 설정, grafana 설정, k6 스크립트 설정이 되어있고, 배포 단위를 구분하기 위한 인자가 설정되어있다.

# Default values for k6.
# This is a YAML-formatted file.
# Declare variables to be passed into your templates.

influxdb:
  image: influxdb:1.8
  database: k6
  username: k6
  password: k6pass

grafana:
  image: grafana/grafana
  adminUser: admin
  adminPassword: admin

k6:
  scriptFile: smoke.js

components:
  grafanaInfluxdb: false
  k6: true







grafana-influxdb 구성하기

grafana-influxdb-service.yaml을 보자.

간단하게, grafana와 influxdb의 포트를 설정한다.

해당 설정값은 grafanaInfluxdb 배포 일때만 활용될 수 있도록 설정했다.

{{- if .Values.components.grafanaInfluxdb }}
apiVersion: v1
kind: Service
metadata:
  name: grafana-influxdb
spec:
  selector:
    app: grafana-influxdb
  ports:
    - name: grafana
      port: 3000
      targetPort: 3000
    - name: influxdb
      port: 8086
      targetPort: 8086
{{- end }}





이제 grafana-influxd-pod.yaml 설정을 보자.

influx db와 grafana를 설치할 정보를 적용한다.

{{- if .Values.components.grafanaInfluxdb }}
apiVersion: v1
kind: Pod
metadata:
  name: grafana-influxdb
  labels:
    app: grafana-influxdb
spec:
  containers:
    - name: influxdb
      image: influxdb:1.8
      env:
        - name: INFLUXDB_DB
          value: k6
        - name: INFLUXDB_ADMIN_USER
          value: k6
        - name: INFLUXDB_ADMIN_PASSWORD
          value: k6pass
      ports:
        - containerPort: 8086

    - name: grafana
      image: grafana/grafana
      env:
        - name: GF_SECURITY_ADMIN_USER
          value: admin
        - name: GF_SECURITY_ADMIN_PASSWORD
          value: admin
      ports:
        - containerPort: 3000
{{- end }}







grafana-influxdb 를 배포해보자.

설정값을 이용해서 두가지 서비스만 배포할 수 있다.

helm install grafana-influx ./performance --namespace test \
  --set components.grafanaInfluxdb=true \
  --set components.k6=false





파드 배포 후 다음의 명령어로 배포를 확인한다.

  # 파드 배포 성공 확인
  ## grafana-influxdb                          2/2     Running   0          51m
  kubectl get pod -n test
  kubectl get svc grafana-influxdb -n test





포트 포워딩을 통해서 grafana에 접속 가능함을 확인하다.

  # 포트 포워딩으로 grafana 접속
  ## localhost:3000으로 접속 가능
  kubectl port-forward svc/grafana-influxdb 3000:3000 -n test







여기서 influxdb에 테스트 결과를 담을 k6 데이터 베이스를 먼저 담아주어야 한다.

  # influxdb 포트 포워딩
  kubectl port-forward svc/grafana-influxdb 8086:8086 -n test

  # k6 데이터 베이스 생성
  ## HTTP/1.1 200 OK
  curl -i -XPOST http://localhost:8086/query --data-urlencode "q=CREATE DATABASE k6"

  # 데이터 베이스 생성 확인
  ## k6 생성됨 확인 - {"results":[{"statement_id":0,"series":[{"name":"databases","columns":["name"],"values":[["k6"],["_internal"]]}]}]}
  curl -G http://localhost:8086/query \
  --data-urlencode "q=SHOW DATABASES"

  # k6 데이터 베이스 데이터 확인
  ## {"results":[{"statement_id":0}]}
  curl -G http://localhost:8086/query \
  --data-urlencode "db=k6" \
  --data-urlencode "q=SHOW MEASUREMENTS"









k6 job 구성하기



이번엔, 테스트를 수행하기 위한 k6 잡을 구성해보자.

k6 의 테스트를 수행하기 위해서는 proto 파일과 스크립트 파일이 필요한데, 이 파일을 사용하게 하기 위해서 config map으로 구성했다.

상단에 올려둔, 파일 구조와 동일하게 proto 파일은 protos 폴더 안에, script 파일은 scripts 폴더 안에 구성했다.

script가 여러개가 생겼을때를 대비하여 values에 지정한 script로 동작할 수 있도록 구성했다.



먼저 k6-script-configmap.yaml은 다음과 같다.

scripts 폴더 안의 script 파일들을 모두 읽어온다.

{{- if .Values.components.k6 }}
apiVersion: v1
kind: ConfigMap
metadata:
  name: k6-script
  namespace: {{ .Release.Namespace }}
data:
{{- range $path, $_ := .Files.Glob "scripts/*.js" }}
  {{ base $path }}: |
{{ $.Files.Get $path | indent 4 }}
{{- end }}
{{- end }}



k6-protos-configmap.yaml은 다음과 같다.

protos 폴더 안의 proto 파일들을 읽어온다.

{{- if .Values.components.k6 }}
apiVersion: v1
kind: ConfigMap
metadata:
  name: k6-proto
  namespace: {{ .Release.Namespace }}
data:
{{- range $path, $_ := .Files.Glob "protos/*.proto" }}
  {{ base $path }}: |
{{ $.Files.Get $path | indent 4 }}
{{- end }}
{{- end }}



테스트를 위한 k6.yaml 파일은 다음과 같다.

go를 설치하고, go를 이용해서 xk6-grpc를 설치한다.

script를 이용해 k6 테스트를 수행하고 변수로 전달된 influxdb에 테스트 결과를 전달한다.

{{- if .Values.components.k6 }}
apiVersion: batch/v1
kind: Job
metadata:
  name: k6
spec:
  template:
    spec:
      restartPolicy: Never
      containers:
        - name: k6
          image: golang:1.23
          env:
            - name: K6_OUT
              value: influxdb=http://grafana-influxdb:8086/k6
          command: ["/bin/sh", "-c"]
          args:
            - |
              set -e
              go install go.k6.io/xk6/cmd/xk6@v0.10.0
              /go/bin/xk6 build v0.49.0 --with github.com/grafana/xk6-grpc --output ./k6
              ./k6 run /scripts/{{ .Values.k6.scriptFile }}
          volumeMounts:
            - name: script-volume
              mountPath: /scripts
              readOnly: true
            - name: proto-volume
              mountPath: /protos
              readOnly: true
      volumes:
        - name: script-volume
          configMap:
            name: k6-script
        - name: proto-volume
          configMap:
            name: k6-proto
{{- end }}







파드 배포는 다음과 같은 명령어로 수행할 수 있다.

  # k6 파드 배포
  helm install k6 ./performance --namespace test \
  --set components.grafanaInfluxdb=false \
  --set components.k6=true

  # 파드 배포 성공 확인
  #  NAME                                      READY   STATUS      RESTARTS   AGE
  #grafana-influxdb                          2/2     Running     0          78m
  #grpc-service-helm-chart-d568bdc99-7lvnp   0/1     Running     0          7h17m
  #k6-nx8qf                                  0/1     Completed   0          3m4s
  kubectl get pod -n test



여기서 job의 명이 같이 때문에 다시 재수행이 필요한 경우 다음과 같이 수행해야 한다.

(이건 추가 작업을 통해 자동화 할 수 있을 것으로 보인다. )

  # Job의 재실행이 필요한 경우 (job 이름이 같기 떄문에)
  kubectl delete job k6 -n test
  helm upgrade k6 ./performance --namespace test \
  --set components.grafanaInfluxdb=false \
  --set components.k6=true





k6가 정상적으로 배포 된 이후에 여기서 grafana-influxdb 파드에 접근이 가능한지 확인하려면, 다음과 같이 ping으로 확인할 수 있다.

  # 파드에서 서비스 파드 접근 가능 여부 테스트
  kubectl exec -it k6-nnns8   -n test -- curl -i http://grafana-influxdb:8086/ping





배포 결과 모니터링은 다음의 명령어들로 수행할 수 있다.

  kubectl logs -f k6-pdfrl   -n test
  kubectl describe pod k6-pdfrl -n test
  kubectl logs job/k6 -n test
  kubectl logs job/k6 -n test | tail -n 50





끝-! ✨✨✨✨✨









내가 혼자 공부한 내용은 여기서 확인해볼 수 있다...!

https://github.com/yunhalee05/TIL/tree/master/performance_test

TIL/performance_test at master · yunhalee05/TIL























💡 참고 )

https://alswns7984.tistory.com/139

K6 + InfluxDB + Grafana를 활용한 부하테스트 진행하기(docker)

https://hub.docker.com/repository/

https://app.docker.com/

https://grafana.com/grafana/dashboards/21825-k6-load-testing-results-simple-filters/

k6 Load Testing Results Simple filters | Grafana Labs

https://alswns7984.tistory.com/139

K6 + InfluxDB + Grafana를 활용한 부하테스트 진행하기(docker)

https://one-armed-boy.tistory.com/entry/k6-Prometheus-Grafana-%EC%9E%90%EB%8F%99-%ED%99%98%EA%B2%BD-%EA%B5%AC%EC%84%B1%ED%95%98%EA%B8%B0-with-Docker-compose

부하테스트를 위해 k6 + Prometheus + Grafana 자동 환경 구성하기 (with Docker-compose)

https://baby-care-dev.tistory.com/68

부하 테스트 - K6, Grafana, InfluxDB

https://medium.com/@rohithykrohith/how-to-deploy-argo-cd-in-kubernetes-cluster-72824a964737

How to deploy Argo CD in Kubernetes cluster.

https://medium.com/@rohithykrohith/k6-load-testing-using-grafana-influx-db-and-k6-in-k8s-cluster-sample-github-workflow-to-automate-3aee9d3a3403

K6 Load testing using Grafana, Influx DB and K6 in K8S cluster (sample GitHub workflow to automate…

https://reddb.tistory.com/183

(Docker)도커 - (Docker Hub) 도커 허브 사이트에 저장(push) 및 가져오기(pull)

https://jay-ji.tistory.com/97 ✨✨

[쿠버네티스] docker 이미지 빌드 부터 helm 배포까지 [1부]

https://www.lainyzine.com/ko/article/how-to-sign-in-to-docker-from-the-command-line/

docker login 사용법: Docker 로그인하는 방법

https://luvstudy.tistory.com/279

Argo CD 사용해 보기

https://judo0179.tistory.com/entry/Kubernetes-%EA%B8%B0%EB%B3%B8-%EB%AA%85%EB%A0%B9%EC%96%B4-%EC%82%AC%EC%9A%A9%ED%95%98%EA%B8%B0

Kubernetes 기본 명령어 사용하기

https://www.itmaya.co.kr/wboard/view.php?wb=tech&idx=52

ITMAYA

https://maxima-lab.tistory.com/entry/Kubernetes-kubectl-create-apply-get-edit-scale

[Kubernetes] kubectl 개념 및 사용 방법 (create, apply, get, edit, scale 등)

https://jay-ji.tistory.com/98

[쿠버네티스] docker 이미지 빌드 부터 helm 배포까지 [2부]

https://geunzrial.tistory.com/204

[Docker] 스프링 부트 프로젝트를 Docker 이미지로 실행시키기

https://sungjk.github.io/2023/07/01/intellij-grpc-test.html

IntelliJ 안에서 gRPC 호출 테스트하기

https://bugs.eclipse.org/bugs/show_bug.cgi?id=477885

477885 – Jetty HTTP2 client fails to connect with Netty server - HTTP2 client preface missing or corrupt

https://hub.docker.com/_/influxdb

influxdb - Official Image | Docker Hub

https://malwareanalysis.tistory.com/827

grafana k6 데이터를 influxDb v2에 저장하는 방법

https://stackoverflow.com/questions/70420288/running-cli-on-influxdb1-installed-via-homebrew

https://www.sktenterprise.com/bizInsight/blogDetail/dev/2437

[K6 성능테스트 도구 - 07] Constant arrival rate＆ Ramping arrival rate 알아보기 | 개발자 Story | SKT Enterprise
